Подключение генератора к сети дома

Подключение генератора к сети дома — не «воткнуть вилку в розетку», а комплекс работ с чёткими требованиями ПУЭ. Ошибка на этом этапе приводит либо к отказу автоматики, либо к поражению током персонала сетевой организации при восстановлении линии. Ниже — как устроены схемы, какое оборудование требуется и что именно делает монтажная бригада.

Зачем нужно правильное подключение генератора к сети дома

Основная опасность неправильного подключения — встречная подача напряжения в отключённую линию. Электромонтёр, устраняющий аварию на опоре, не ожидает появления фазы со стороны вашего ввода. Поэтому схема обязательно содержит переключатель, исключающий одновременную работу генератора и сети.

Вторая задача — не «посадить» генератор нагрузкой, на которую он не рассчитан. Пусковые токи электродвигателей насосов, холодильников, вентиляции кратно выше номинальных. Если мощность ДГУ подобрана по сумме паспортных ватт, на запуске двигателя генератор встанет или уйдёт в защиту.

Основные схемы подключения: однофазная и трёхфазная сеть

Для частного дома схемы делятся на два класса.

Однофазная сеть. Ввод на 220 В, щит с автоматами, генератор однофазный. Схема простая: контакты переключателя соединяют нагрузку либо с сетью, либо с генератором. Ключевой элемент — перекидной рубильник или контактор с блокировкой.

Трёхфазная сеть. Ввод на 380 В. Требуется трёхфазный генератор, если в доме есть трёхфазные потребители — например, электрокотёл или станок. Нагрузку распределяют по фазам равномерно. Значительный перекос фаз вызывает перегрев обмотки наиболее нагруженной фазы и снижает ресурс генератора.

Дополнительная задача в трёхфазной сети — разделение PEN-проводника на N и PE. Это выполняется в одной точке, в вводном щите. Объединять N и PE после точки разделения нельзя: при обрыве нуля на корпусах приборов появится опасный потенциал.

Оборудование для безопасного подключения: АВР, переключатели, реверсы

Если переключение выполняется вручную, достаточно перекидного рубильника с механической блокировкой. Им нельзя переключить два положения одновременно — конструкция не позволяет.

Автоматический ввод резерва (АВР) делает процесс без участия человека. АВР контролирует параметры сети; при пропадании напряжения даёт команду на запуск генератора, а после выхода двигателя на номинал переключает нагрузку на генератор; выдержка зависит от настроек АВР. Полное время перерыва: от пропадания сети до начала запитки нагрузки — десятки секунд, зависит от типа АВР и времени запуска ДГУ.

Обратный переход в АВР выполняется с выдержкой на стабилизацию сети. После переключения генератор некоторое время работает без нагрузки на охлаждение, затем останавливается. Задержка запуска отсекает кратковременные просадки, иначе двигатель запускался бы на каждое «моргание» сети.

Особенности подключения однофазного генератора к трёхфазной сети

Однофазный генератор не питает трёхфазную сеть. Он подключается на одну фазу — остальные две при работе от генератора обесточены. Трёхфазные потребители от такого источника запитать нельзя. Варианты два: трёхфазный генератор либо перевод нагрузки на одну фазу с отключением трёхфазных приёмников.

Распределение однофазных потребителей при трёхфазном генераторе — тоже вопрос схемы. Все однофазные нагрузки сажают на одну фазу? Нет — это перегреет её обмотку и оставит две другие вхолостую. Нагрузку разбивают на три примерно равные группы.

Требования безопасности и нормативные документы: ПУЭ и ГОСТ

Правила устройства электроустановок (ПУЭ) задают категорию надёжности электроснабжения. Согласно ПУЭ 1.2.18, для первой категории необходимы два независимых взаимно резервирующих источника; генератор с АВР может быть одним из них при соблюдении условий. Для особой группы первой категории требуется третий независимый источник питания. Также применяются ГОСТ Р 50030.6–1–2008 на автоматические переключающие аппараты и пункты ПУЭ 1.2, 1.7, 7.1.

По Градостроительному кодексу РФ, для частного дома допуск СРО не обязателен; для объектов, где проектирование обязательно для юридического лица, требуется членство в СРО, а не «допуск». Государственные допуски на проектные работы отменены.

Технические условия сетевая организация выдаёт на присоединение объекта, а не генератора. Для резервной ДГУ, работающей через АВР без параллельной работы с сетью, отдельные ТУ не нужны. Для частного дома отдельное разрешение Ростехнадзора не требуется. Для юридического лица необходимость согласования определяется статусом объекта и схемой электроснабжения и проверяется проектом, а не мощностью установки.

Как выбрать мощность генератора и сечение кабеля

Мощность ДГУ указывается в кВт (активная) и кВА (полная). Номинальный коэффициент мощности генераторной установки обычно принимают 0,8, но фактический cos φ зависит от состава нагрузки.

Пусковые токи учитывают по худшей комбинации одновременной работы и пуска. Требуемая мощность = сумма номинальных мощностей одновременно работающих потребителей с учётом коэффициента одновременности + разница между пусковой и номинальной мощностью самого тяжёлого электродвигателя. Также учитывают cos φ нагрузки. Если автоматика запускает несколько двигателей одновременно, их пусковые мощности суммируют.

Сечение кабеля выбирают по току нагрузки и длине линии. Критерии два: нагрев при длительной работе и падение напряжения. Для линии 50 метров и нагрузки 10 кВт при 220 В нужен кабель большего сечения, чем для 10 метров при той же нагрузке. Например, для 10 кВт при 220 В ток около 45 А. Медный кабель сечением 10 мм² по нагреву проходит — допустимый ток 70 А, — но падение напряжения на 50 метрах составит уже около 3,6 %. Чтобы уложиться в привычные 2,5 %, на такой длине нужно сечение 16 мм². Именно поэтому длину линии считают наравне с током, а не «на глаз». Точный расчёт выполняет проектировщик.

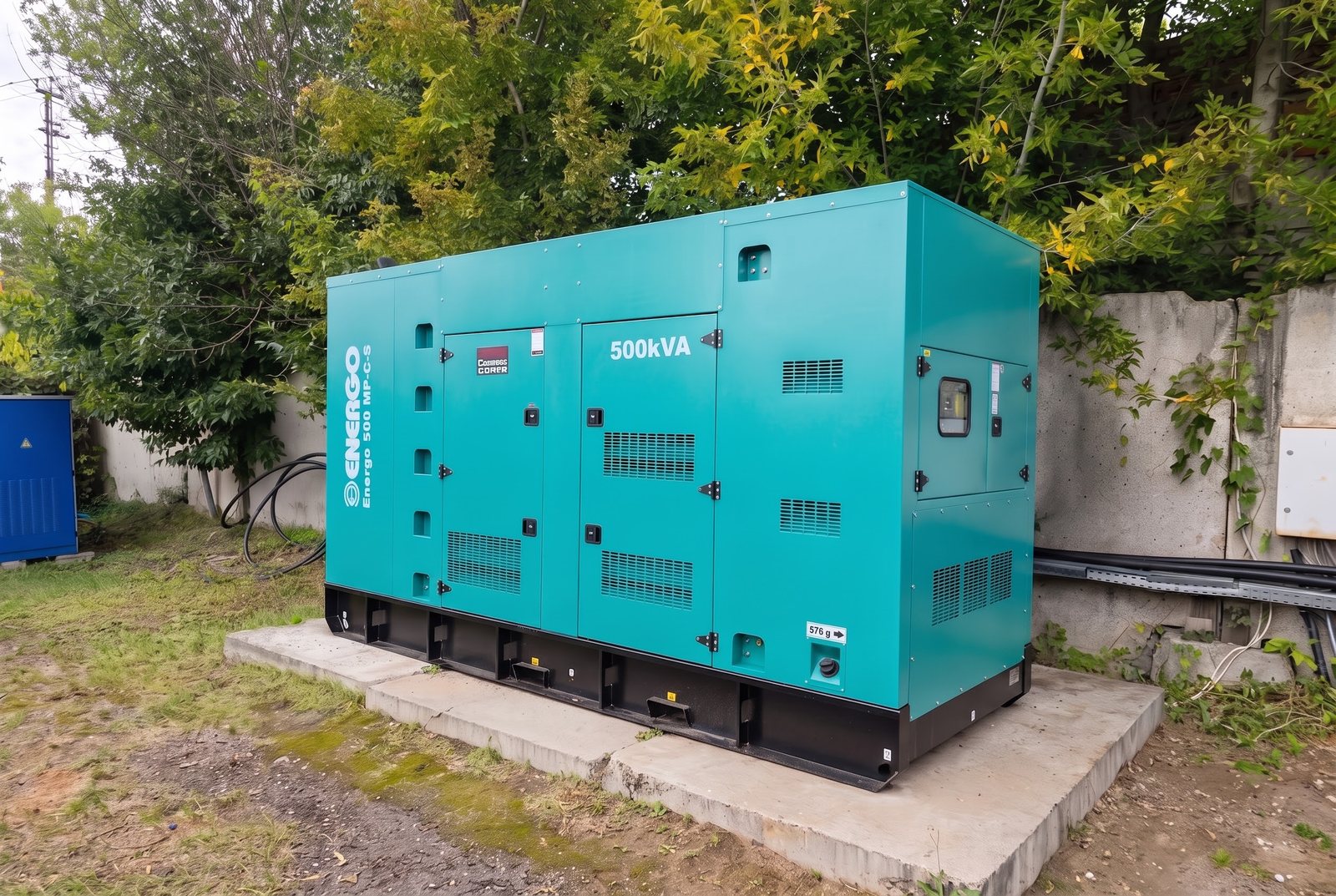

Профессиональный монтаж генератора: этапы и гарантии компании

ООО «КАСЕРВИС» (торговая марка НОРДИЗЕЛЬ) выполняет монтаж собственными выездными бригадами, без субподряда. Офис и склад — Химки, Московская область, выезд по всей России. Состав работ:

1. Подготовка основания и рамы, виброизоляция.
2. Монтаж системы выхлопа с дымоходом и глушителем.
3. Топливная система с расходным баком.
4. Приточно-вытяжная вентиляция и шумоглушение.
5. Прокладка кабельных линий и ввод в ГРЩ.
6. Установка АВР или переключателя.
7. Испытания под нагрузкой и сдача-приёмка.

После монтажа вы получаете акт. Гарантия на оборудование и работы — 24 месяца на оборудование и 12 месяцев на монтажные работы. В штате — 12 инженеров и 20 монтажников, сдано 350 объектов. Регламентное время реакции по сервисному контракту — 24 часа.

Частые ошибки при самостоятельном подключении и почему лучше довериться нам

Также важно помнить: автоматические выключатели для генераторной линии подбирают по номинальному току и характеристике расцепления, учитывая пусковые токи. Требования к заземлению генератора и системе уравнивания потенциалов зависят от системы заземления (TN-S, TN-C-S, TT) и типа генератора (стационарный или переносной). Нельзя соединять сеть и генератор бытовыми переходными розетками. При подключении через АВР необходима блокировка, исключающая работу генератора на сеть. Расчёт автоматов защиты выполняется по току и время-токовым характеристикам. Пример: для однофазной ДГУ мощностью 10 кВт при cos φ=0,8 ток нагрузки равен 10000/(220·0,8) ≈ 57 А, автомат — на 63 А с характеристикой C.

Прямое подключение через розетку — первая и самая опасная ошибка. Встречная подача напряжения создаёт угрозу жизни людям на линии.

Вторая — подключение однофазных потребителей на одну фазу при трёхфазном генераторе. Обмотка перегружается, генератор выходит из строя раньше заявленного ресурса.

Третья — подбор мощности по номиналу без учёта пусковых токов. Электродвигатель насоса потребляет при пуске в четыре–семь раз больше номинального тока.

Четвёртая — экономия на АВР. Пара рубильников с ручным переключением требует присутствия человека. Если хозяина нет дома, холодильник размораживается, система отопления идёт в разнос.

Самостоятельная сборка без проекта и испытаний — пятая ошибка. Скрытые дефекты проявляются не сразу, и к моменту отказа доказать причину без акта монтажной организации и протоколов испытаний практически невозможно.

Профессиональный монтаж застрахован от перечисленного: схему считает проектировщик, работу принимают инженеры, оборудование испытывают под нагрузкой до сдачи. Собственные бригады и склад в Химках позволяют контролировать процесс на всех этапах.

Оставьте заявку на выезд инженера — рассчитаем схему, подберём оборудование и выполним монтаж под ключ.
