CTG 22C

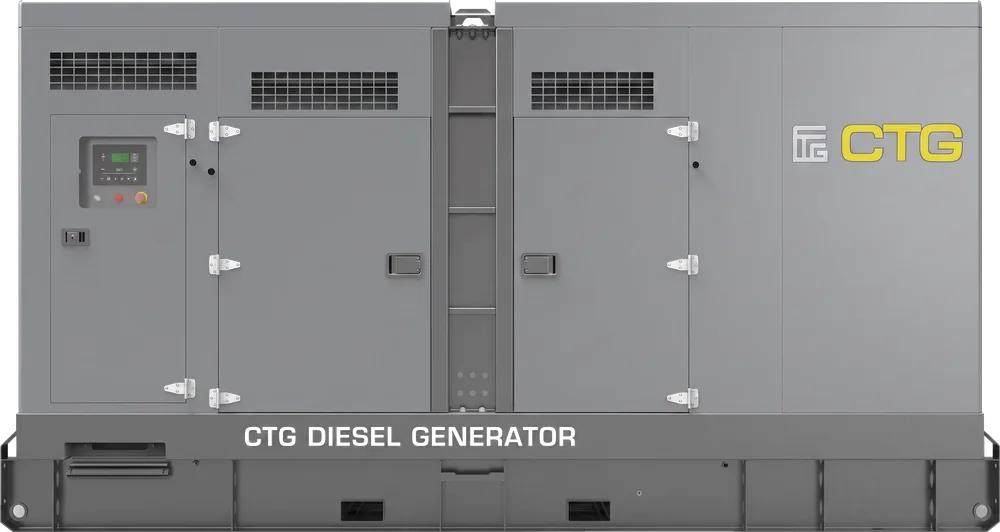

16 кВт / 20 кВА · открытое исполнение, в шумозащитном кожухе · двигатель Cummins 4B3.9G11
CTG 22C: для каких объектов
CTG 22C — дизельный генератор 16 кВт (20 кВА). Установка трёхфазная, 400/230 В с двигателем Cummins 4B3.9G11. На каждую фазу приходится до 5,3 кВт, поэтому однофазных потребителей распределяют по фазам равномерно: при перекосе доступная мощность упирается в самую нагруженную фазу.
Номинальный ток — 29 А: под него подбирают вводной автомат, кабель и шкаф автоматического ввода резерва на 32 А. Типичные объекты для такой мощности — ферма, склад, стройплощадка, производственный участок. Другие модели этого класса собраны на странице дизельные генераторы 15 кВт.
Как подключают трёхфазную модель: пятижильным кабелем (три фазы, ноль, защитный проводник) к вводно-распределительному устройству через трёхфазный АВР. Однофазные группы при монтаже раскладывают по фазам так, чтобы нагрузка отличалась не сильно; трёхфазные двигатели насосов, компрессоров и станков подключаются напрямую. Такой вариант нужен, если на объекте трёхфазный ввод или есть трёхфазное оборудование.
Штатного бака на 90 л при 75% нагрузки хватает примерно на 28,1 ч работы; масса без топлива — 780 кг, открытое исполнение занимает 1,65 × 0,85 м — это нужно учесть при выборе основания и проёмов.
Сейчас на складе: в открытом исполнении — 1 шт., в шумозащитном кожухе — 1 шт. Отгрузка после оплаты, монтаж и пусконаладку выполняют наши бригады.
Расход топлива и автономность
| Нагрузка | Мощность | Расход, л/ч | На полном баке |
|---|---|---|---|
| 25% | 4 кВт | 1,4 | 64,3 ч |
| 50% | 8 кВт | 2,4 | 37,5 ч |
| 75% | 12 кВт | 3,2 | 28,1 ч |
| 100% | 16 кВт | 4,4 | 20,5 ч |
Оценка по удельному расходу для установок этого класса; паспортный расход пришлём вместе со спецификацией. Бак — 90 л. На нагрузке ниже 30% дизель работает с нагаром — если объект большую часть времени потребляет мало, лучше взять модель меньше.
Что запустит
- Электродвигатель, прямой пускдо 5,1 кВт
- Электродвигатель, плавный пуск (УПП)до 9 кВт
- Электродвигатель, частотный преобразовательдо 13,3 кВт
- Номинальный ток29 А
- Нагрузка на одну фазудо 5,3 кВт
- Шкаф автозапуска и АВРна 32 А
Предельный двигатель указан для случая, когда он запускается один, без другой нагрузки. Точный подбор — в калькуляторе ниже или у инженера.
Что входит в поставку
- Промышленный двигатель жидкостного охлаждения CUMMINS
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliLite 4 AMF 8 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Комплектация по данным производителя. Автозапуск и АВР, увеличенный бак, подогрев и контейнер считаем отдельно при расчёте.
Сравнение с соседними моделями
| Модель | Мощность | Фазы | Двигатель | Наличие |
|---|---|---|---|---|
| CTG AD-22REступень ниже | 15 кВт | 3 (400 В) | — | в наличии |
| CTG 22Cэта модель | 16 кВт | 3 (400 В) | Cummins 4B3.9G11 | в наличии |
| CTG 24SD -Mступень выше | 18 кВт | 1 (230 В) | — | под заказ |
| GS16Wаналог Gensila | 16 кВт | 3 (400 В) | Ricardo WP2.3D25E200 | в наличии |
| АД 16-Т230 Bаналог АМПЕРОС | 16 кВт | 1 (230 В) | 4WD91-22 | в наличии |
Подойдёт ли CTG 22C под вашу нагрузку
Предварительная проверка с учётом пусковых токов. Точный расчёт под объект делает инженер — это ориентир за 20 секунд.
