АД 70-Т400/

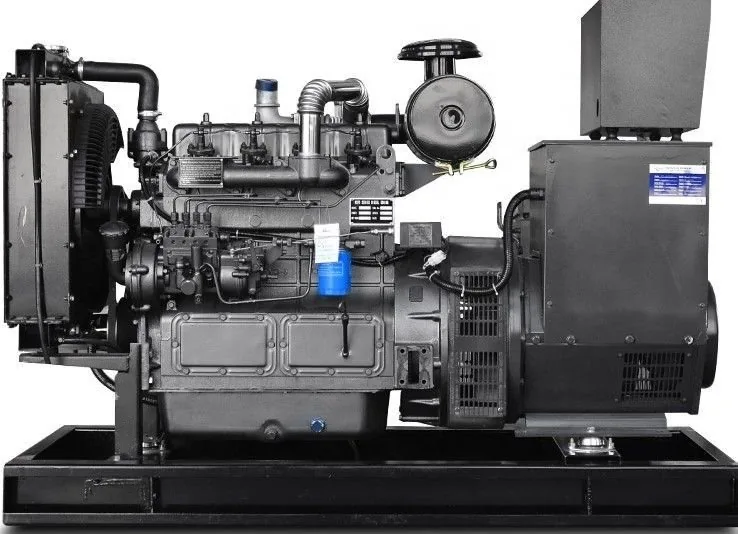

70 кВт / 88 кВА · открытое исполнение · двигатель Ricardo 4105ZLDА
АД 70-Т400/: для каких объектов
АД 70-Т400/ — дизельный генератор 70 кВт (88 кВА). Установка трёхфазная, 400/230 В с двигателем Ricardo 4105ZLDА. На каждую фазу приходится до 23,3 кВт, поэтому однофазных потребителей распределяют по фазам равномерно: при перекосе доступная мощность упирается в самую нагруженную фазу.
Номинальный ток — 127 А: под него подбирают вводной автомат, кабель и шкаф автоматического ввода резерва на 160 А. Типичные объекты для такой мощности — производство, торговый центр, объект I категории надёжности. Другие модели этого класса собраны на странице дизельные генераторы 60 кВт.
Как подключают трёхфазную модель: пятижильным кабелем (три фазы, ноль, защитный проводник) к вводно-распределительному устройству через трёхфазный АВР. Однофазные группы при монтаже раскладывают по фазам так, чтобы нагрузка отличалась не сильно; трёхфазные двигатели насосов, компрессоров и станков подключаются напрямую. Такой вариант нужен, если на объекте трёхфазный ввод или есть трёхфазное оборудование.
Штатного бака на 250 л при 75% нагрузки хватает примерно на 16,7 ч работы; масса без топлива — 900 кг, открытое исполнение занимает 1,95 × 0,85 м — это нужно учесть при выборе основания и проёмов.
Модель поставляется под заказ: срок называем после подтверждения у производителя. Если нужно быстрее — подберём аналог из наличия, варианты в таблице ниже.
Расход топлива и автономность
| Нагрузка | Мощность | Расход, л/ч | На полном баке |
|---|---|---|---|
| 25% | 17,5 кВт | 6,5 | 38,5 ч |
| 50% | 35 кВт | 11 | 22,7 ч |
| 75% | 52,5 кВт | 15 | 16,7 ч |
| 100% | 70 кВт | 20,4 | 12,3 ч |
Опорная точка — паспортный расход 15 л/ч при 75% нагрузки, остальные ступени пересчитаны от неё. Бак — 250 л. На нагрузке ниже 30% дизель работает с нагаром — если объект большую часть времени потребляет мало, лучше взять модель меньше.
Что запустит
- Электродвигатель, прямой пускдо 22,2 кВт
- Электродвигатель, плавный пуск (УПП)до 39,2 кВт
- Электродвигатель, частотный преобразовательдо 58 кВт
- Номинальный ток127 А
- Нагрузка на одну фазудо 23,3 кВт
- Шкаф автозапуска и АВРна 160 А
Предельный двигатель указан для случая, когда он запускается один, без другой нагрузки. Точный подбор — в калькуляторе ниже или у инженера.
Что входит в поставку
- Заправлена антифризом (50/50), t = - 40C
- Заправлена маслом
- Автомат защиты от короткого замыкания
- Свинцовые необслуживаемые аккумуляторные батареи
- Регулятор частоты вращения
- Датчик давления масла
- Датчик температуры охлаждающей жидкости
- Термостат
- Встроенный топливный бак
- Запираемая дверца панели управления
- Антивибрационные прорезиненные подушки
- Стальная сварная рама
- Дизельный двигатель с навесным оборудованием
- Стандартный радиатор системы охлаждения
- Электростартер
- Гибкий переходник выхлопной системы
- Стандартный промышленный глушитель (-9 дБ)
- Воздушный фильтр для работы в нормальных условиях
- Система топливоподачи с фильтрацией
- Система смазки с фильтрацией
- Система защиты по низкому давлению масла
- Защита обмоток генератора
Комплектация по данным производителя. Автозапуск и АВР, увеличенный бак, подогрев и контейнер считаем отдельно при расчёте.
Сравнение с соседними моделями
| Модель | Мощность | Фазы | Двигатель | Наличие |
|---|---|---|---|---|
| AD 88 Iступень ниже | 64 кВт | 3 (400 В) | Iveco NEF45 | под заказ |
| АД 70-Т400/эта модель | 70 кВт | 3 (400 В) | Ricardo 4105ZLDА | под заказ |
| AD 110 Iступень выше | 80 кВт | 3 (400 В) | Iveco NEF45 | в наличии |
| GS70Rаналог Gensila | 70 кВт | 3 (400 В) | Ricardo R4108IZLD | в наличии |
| CTG 88Cаналог CTG | 64 кВт | 3 (400 В) | Cummins 4BTA3.9-G11 | в наличии |
Подойдёт ли АД 70-Т400/ под вашу нагрузку
Предварительная проверка с учётом пусковых токов. Точный расчёт под объект делает инженер — это ориентир за 20 секунд.
